Рабочая досмотровая площадка Forker PDP

Наша компания предлагает всем заинтересованным представителям производственных, нефтяных, газодобывающих, перерабатывающих и  других промышленных отраслей, свои услуги в области разработки, проектирования и изготовления - Рабочих досмотровых площадок для персонала. Конструкция такой рабочей площадки для персонала может быть различной, и как правило зависят от потребностей самого заказчика, в большинстве случаев (порядка 85% от общего объема изготовленных площадок) они являются индивидуальными. Наличие технического задания на рабочую площадку, существенно облегчит и ускорит процесс предоставления коммерческого предложения, но если отсутствует ТЗ, то перед тем, как осуществить заказ на проектирование таких конструкций мы рекомендуем подготовиться и ответить на основные вопросы:

• Основные функции которые будет выполнять данная рабочая площадка
• Основные габаритные размеры (высота до уровня пола, ширина, длина)
• Мобильная или стационарная (анкерение) версия досмотровой площадки
• Поверхность на которую планируется установка данного оборудования
• Максимальная точечная (1 метр квадратный) нагрузка на поверхность оборудования

В процессе формирования заказа на проектирование и изготовление таких площадок, могут возникнуть дополнительные вопросы или уточнения, но ответов на основные вопросы вполне достаточно для формирования предварительного коммерческого предложения с указанием сроков и стоимости изготовления.

Особенности конструкторских решений рабочих площадок

Приоритетной особенностью наших конструкций для персонала (эстакада, площадка, платформа) является модульность. Модульное изготовление досмотровых площадок и эстакад для персонала позволяет заказчику существенно сократить расходы на транспортировку и установку такого оборудования. Габаритные размеры модулей для последующей сборки не превышают 3-х метров в длину и 0.5 метра в ширину (указаны максимально возможные габариты модулей), вес одного такого модуля составляет не более 100 кг.

При проектировании конструкций досмотровых площадок и платформ для персонала мы стараемся учитывать, тот факт, что сборка модуля на месте эксплуатации должна производиться без привлечения дополнительной техники (кран, манипулятор, погрузчик и т.д.) только силами человека. Модульность конструкции также обуславливает ее мобильность.

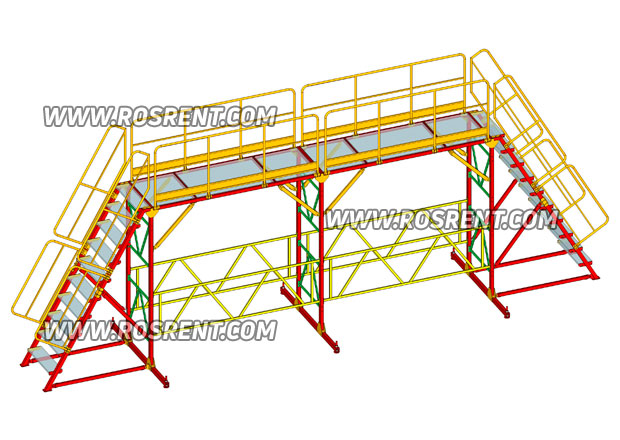

На чертеже выше представлена рабочая досмотровая площадка с двумя лестница для проведения досмотра грузов и транспорта. Как видно из схемы, в собранном состоянии она имеет негабаритный размер для транспортировки по дорогам общего пользования, а если поставлять ее модульно (в данном случае поставка осуществлялась в город Новороссийск), то с точки зрения транспортировки были сэкономлены достаточно большие денежные ресурсы.

Если говорить о более крупных конструкциях (к примеру длиной от 12 метров и более), то  Вы можете быстро разобрать такую рабочую площадку на мелкие модули и переместить ее для эксплуатации на другую территорию или отправить на другой завод или в другой город.

Верхний настил и ступени для площадок, эстакад и платформ для персонала

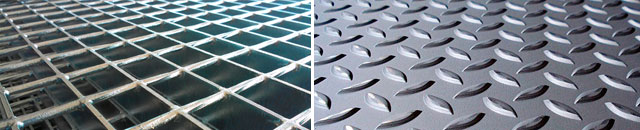

В качестве верхнего опорного настила для всего спектра оборудования такого рода (по поверхности которой ходит человек или группа лиц), мы используем только 2 (два) варианта настила, а именно: сварной-решетчатый настил или лист стальной рифленый.

• Сварной-Решетчатый настил - изготовленный по СТО 57099372-003-2014
• Лист стальной рифленый (ромбическое или чечевичное) по ГОСТ 8568-77

Обращаем Ваше ВНИМАНИЕ, что мы не применяем лист стальной просечно-вытяжной (изготовление по различным ТУ) в качестве верхнего настила на оборудовании по поверхности которого осуществляется перемещение человека или группы лиц. Использование листа ПВЛ увеличивает риск травмоопасности в результате падения человека на его поверхность (заостренные края в по всей поверхности листа). Также хотелось бы отметить, что сам по себе лист ПВЛ имеет большой вес, но при этом не придает дополнительной жесткости всей конструкции.

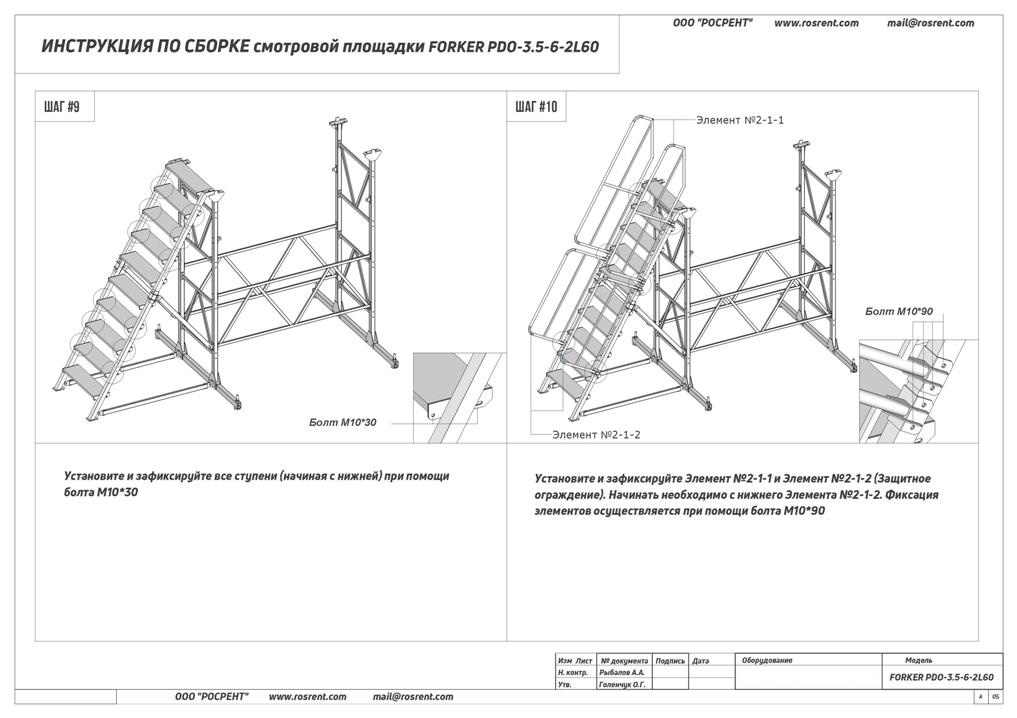

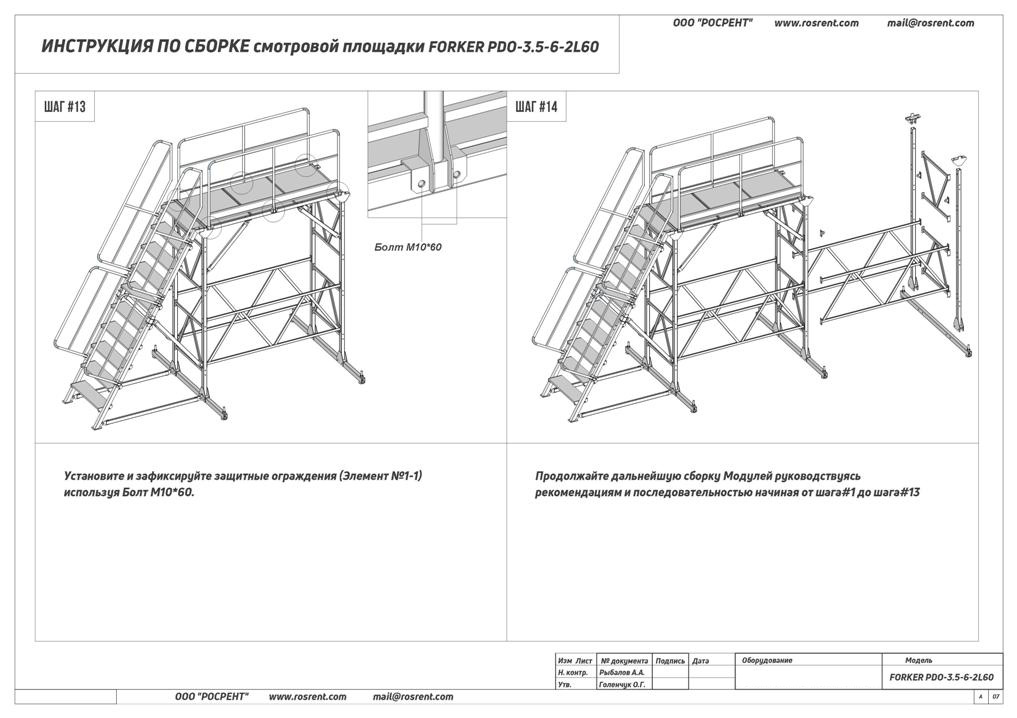

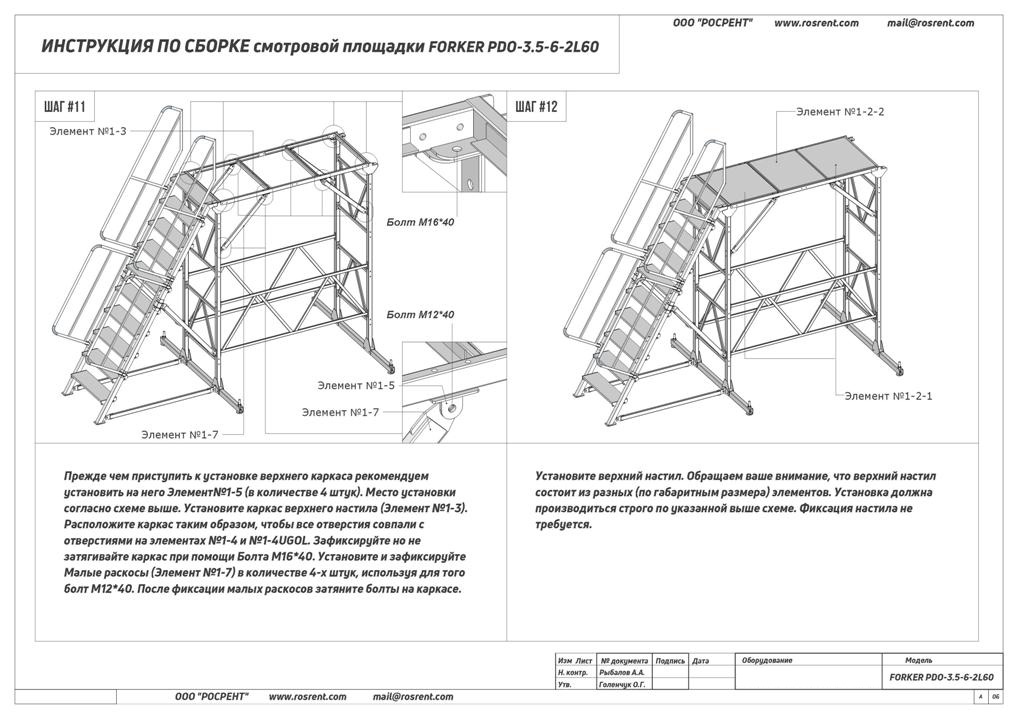

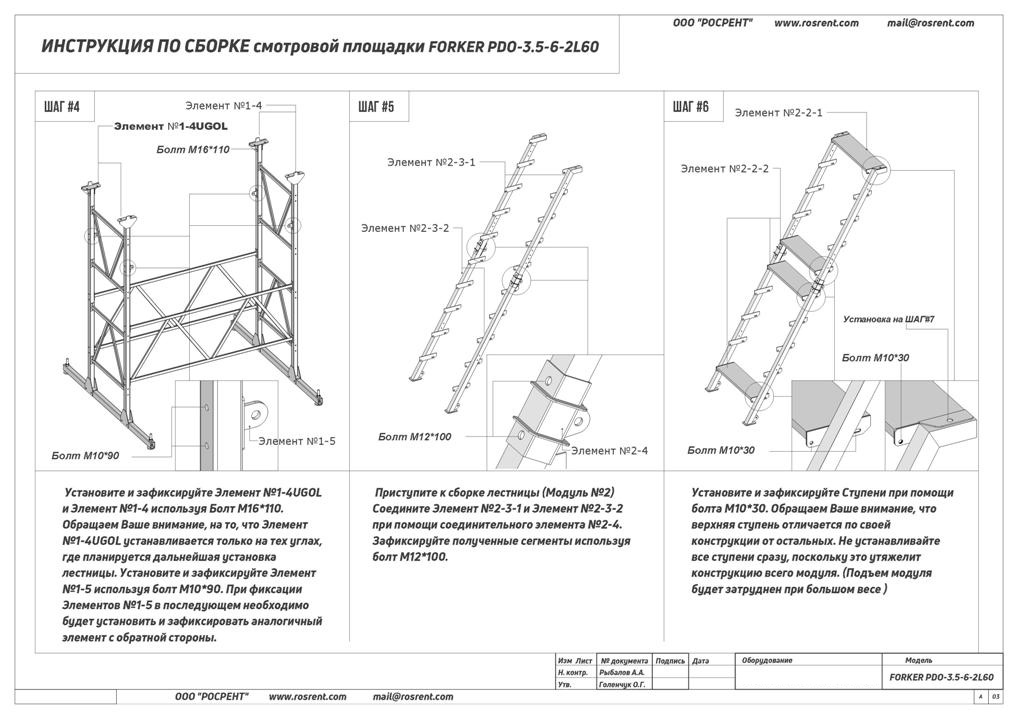

На инструкции (только несколько страниц) по сборке, изображена промышленная смотровая эстакада для персонала, модель Forker PDO-3.5-6-2L60. Инструкция выложена для того, чтобы у потенциальных покупателей и заинтересованных лиц сложилось общее понимание о процессе сборки такого рода площадок, эстакад и платформ для персонала.

Нормативные документы

ГОСТ Р 58752-2019 "Национальный стандарт Российской Федерации. Средства подмащивания. Общие технические условия"

ГОСТ Р 58758-2019 "Национальный стандарт Российской Федерации. Площадки и лестницы для строительно-монтажных работ. Общие технические условия"

ГОСТ Р 58755-2019 "Национальный стандарт Российской Федерации. Подмости передвижные сборно-разборные. Технические условия"

ГОСТ Р 58754-2019 "Национальный стандарт Российской Федерации. Подмости передвижные с перемещаемым рабочим местом. Технические условия"
