Площадка для обслуживания и досмотра Forker PDO



Наша компания предлагает всем заинтересованным представителям различных производственных и промышленных отраслей, свои услуги в области разработки, проектирования и изготовления - Промышленных площадок для обслуживания, надзора, осмотра и досмотра. Конструкции таких площадок (эстакад) для персонала могут быть различными, и как правило зависят от потребностей самого клиента (заказчика), а соответственно в большинстве случаев (порядка 85% от общего объема изготовленного оборудования) они являются индивидуальными. Наличие технического задания на необходимую промышленную площадку (платформу) с лестницей, существенно облегчит и ускорит процесс предоставления коммерческого предложения, но если отсутствует ТЗ, то перед тем, как осуществить заказ на проектирование таких конструкций мы рекомендуем подготовиться и ответить на основные вопросы:

• Основные функции которые будет выполнять данная промышленная площадка
• Основные габаритные размеры (высота до уровня пола, ширина, длина)
• Мобильная или стационарная (анкерение) версия промышленной площадки
• Поверхность на которую планируется установка данного оборудования
• Максимальная точечная (1 метр квадратный) нагрузка на поверхность оборудования

В процессе формирования заказа на проектирование и изготовление такого рода оборудования, могут возникнуть дополнительные вопросы или уточнения, но ответов на основные вопросы вполне достаточно для формирования предварительного коммерческого предложения с указанием сроков и стоимости изготовления.

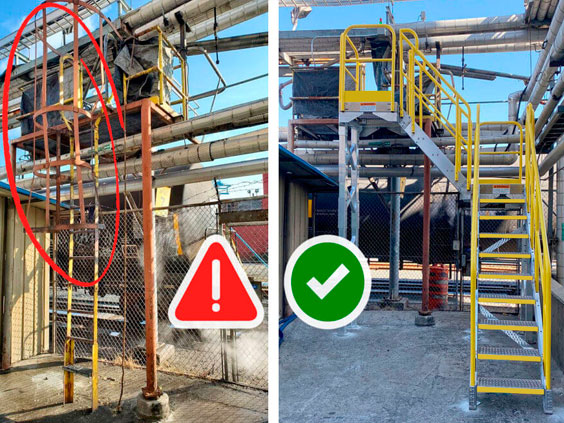

Особенности конструкторских решений

Основной и очень Важной особенностью наших конструкций является модульность. Модульное изготовление промышленных платформ с лестницей и эстакад для персонала позволяет заказчику существенно сократить расходы на транспортировку и установку такого оборудования. Габаритные размеры модулей для последующей сборки не превышают 3-х метров в длину и 0.5 метра в ширину (указаны максимально возможные габариты модулей), вес одного такого модуля составляет не более 100 кг.

При проектировании конструкций эстакад, площадок и платформ для персонала мы стараемся учитывать, тот факт, что сборка модуля на месте эксплуатации должна производиться без привлечения дополнительной техники (кран, манипулятор, погрузчик и т.д.) только силами человека. Модульность конструкции также обуславливает ее мобильность.

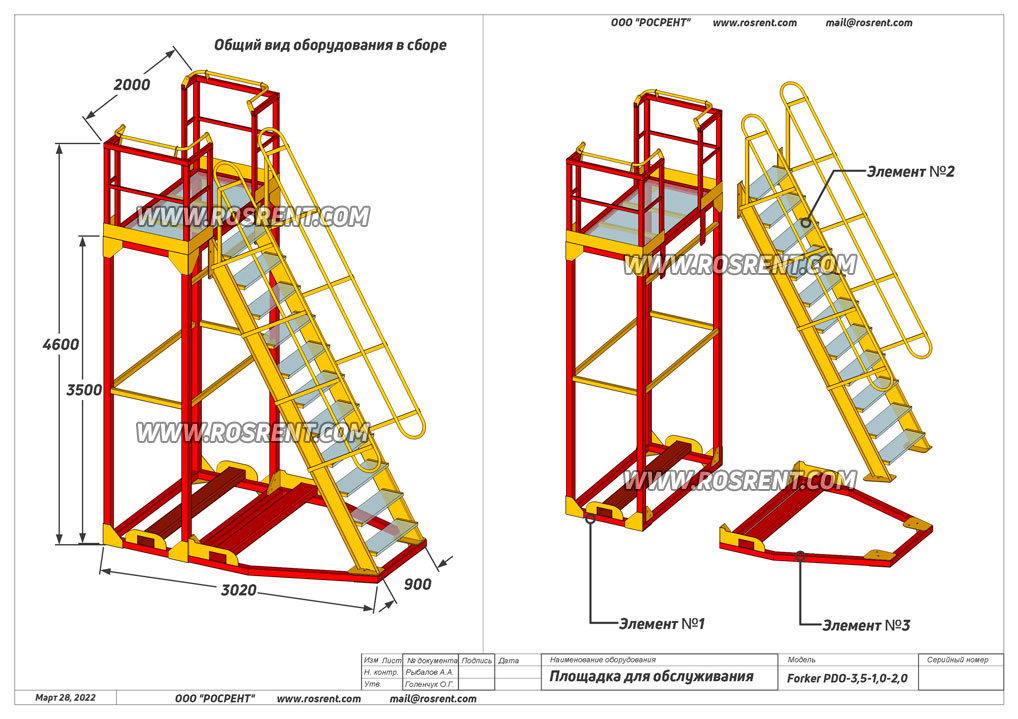

На чертеже выше представлена смотровая площадка с лестницей для проведения досмотра грузового транспорта. Как видно из чертежа, в собранном состоянии она имеет негабаритный размер для транспортировки по дорогам общего назначения, а если поставлять ее модульно (в данном случае поставка осуществлялась в Петербургский порт Бронка и не требовалось прибегать к изготовлению более мелких модулей для транспортировки), то с точки зрения транспортировки понадобился только один стандартный эвакуатор и не трал с разрешением на негабаритную перевозку. Далее для транспортировки уже собранного оборудования по территории эксплуатации требуется только один вилочный погрузчик.

Если говорить о более крупных конструкциях (к примеру длиной от 6 метров и более), то  Вы можете быстро разобрать такую эстакаду на мелкие модули и переместить ее для эксплуатации на другую площадку или отправить на другой завод или в другой город.

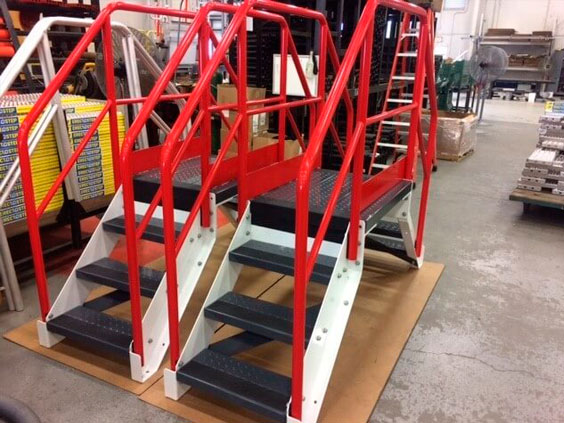

Верхний настил и ступени для площадок, эстакад и платформ для персонала

В качестве верхнего опорного настила для всего спектра оборудования такого рода (по поверхности которой ходит человек или группа лиц), мы используем только 2 (два) варианта настила, а именно: сварной-решетчатый настил или лист стальной рифленый.

• Сварной-Решетчатый настил - изготовленный по СТО 57099372-003-2014
• Лист стальной рифленый (ромбическое или чечевичное) по ГОСТ 8568-77



Обращаем Ваше ВНИМАНИЕ, что мы не применяем лист стальной просечно-вытяжной (изготовление по различным ТУ) в качестве верхнего настила на оборудовании по поверхности которого осуществляется перемещение человека или группы лиц. Использование листа ПВЛ увеличивает риск травмоопасности в результате падения человека на его поверхность (заостренные края в по всей поверхности листа). Также хотелось бы отметить, что сам по себе лист ПВЛ имеет большой вес, но при этом не придает дополнительной жесткости всей конструкции.

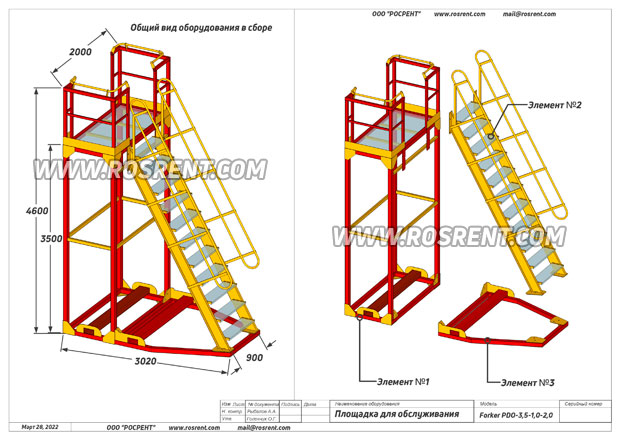

На чертежах инструкции (только несколько страниц) по сборке, изображена промышленная смотровая площадка для персонала, модель Forker PDO-3.5-6-2L60. Инструкция выложена для того, чтобы у потенциальных покупателей и заинтересованных лиц сложилось общее понимание о процессе сборки такого рода площадок, эстакад и платформ для персонала.

Естественно каждого кто планирует приобрести такую смотровую площадку интересует вопрос - "Сколько времени уйдет на сборку?". Мы бы с радостью ответили на него, но есть множество факторов которые влияют на затраченное время, а именно:

• Габаритные размеры площадки
• Количество людей участвующих в сборке
• Квалификация людей осуществляющих сборку
• Наличие автоматического инструмента для сборки (шуруповерт, гайковерт)
• Погодные условия и т.д.

Поэтому сложно ответить на вопрос о затраченном времени на сборку (разборку).

Нормативные документы которыми мы руководствуемся при проектировании

ГОСТ Р 58752-2019 "Национальный стандарт Российской Федерации. Средства подмащивания. Общие технические условия"

ГОСТ Р 58758-2019 "Национальный стандарт Российской Федерации. Площадки и лестницы для строительно-монтажных работ. Общие технические условия"

ГОСТ Р 58755-2019 "Национальный стандарт Российской Федерации. Подмости передвижные сборно-разборные. Технические условия"

ГОСТ Р 58754-2019 "Национальный стандарт Российской Федерации. Подмости передвижные с перемещаемым рабочим местом. Технические условия"
